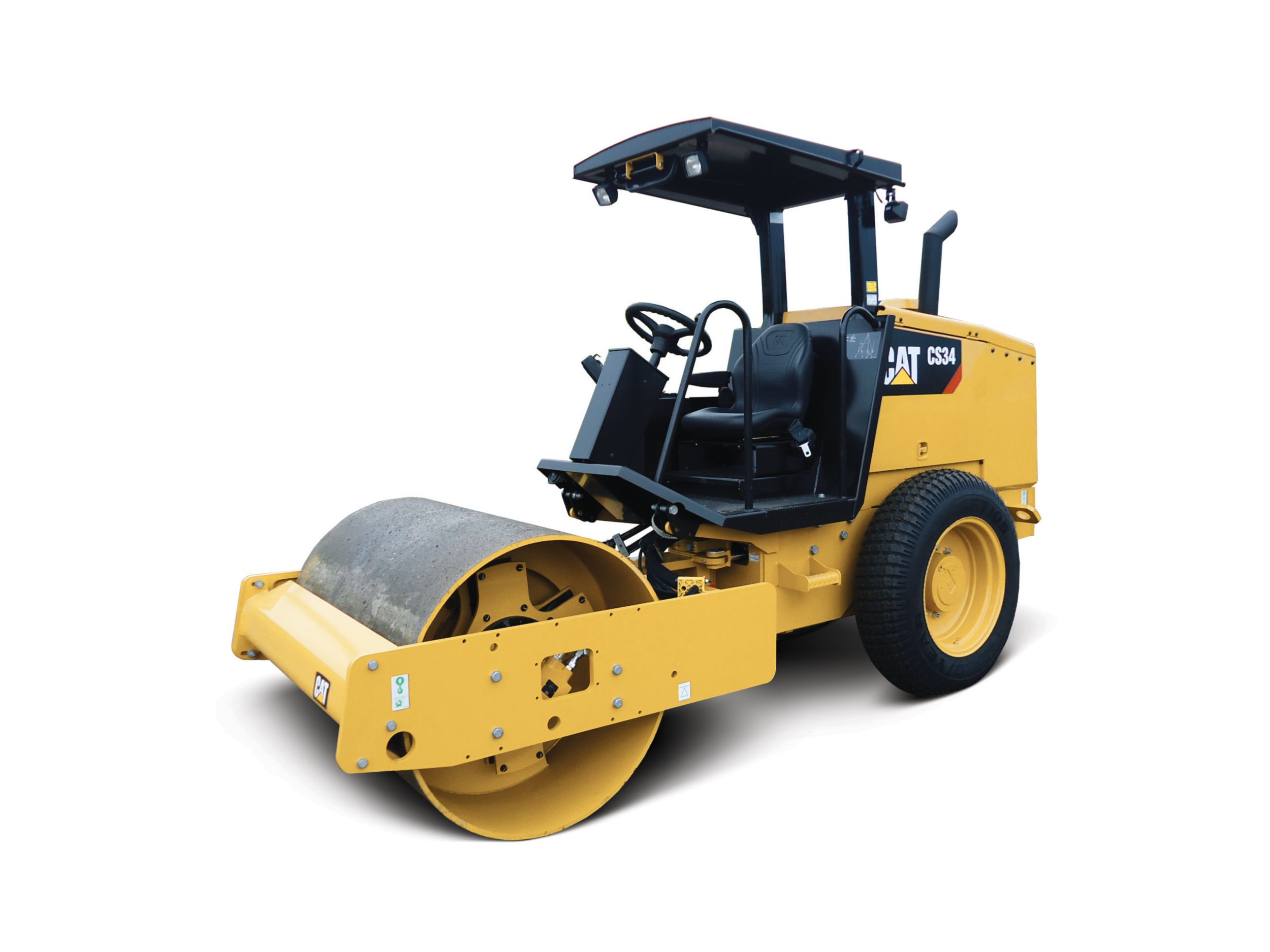

CS34 Vibratory Soil Compactor
US
Metric
Overview
The CS34 is ideally-sized for small compaction jobs or working in tight areas such as trenches or job sites with limited space.
Weights
Operating Weight - With ROPS/FOPS Canopy
9800.00 lb
4445.00 kg
Weight - Drum with ROPS/FOPS Canopy
4497.00 lb
2040.00 kg
Operating Specifications
Drum Width
50.00 in
1270.00 mm
Travel Speed (Maximum)
5.50 mph
8.90 km/h
Turning Radius Inside Drum Edge
103.00 in
2620.00 mm
Turning Radius Outside Drum Edge
153.00 in
3890.00 mm
Ground Clearance
13.60 in
347.00 mm
Curb Clearance
13.20 in
335.00 mm
Engine
Gross Power
74.00 hp
55.00 kW
Engine Model
Cat® C3.4B
Bore
3.89 in
99.00 mm
Stroke
4.33 in
110.00 mm
Dimensions
Drum Diameter - Over Drum
40.00 in
1016.00 mm
Overall Length
164.50 in
4150.00 mm
Overall Width
54.50 in
1390.00 mm
Height w/ROPS/FOPS
98.00 in.
2510.00 mm
Wheelbase
88.00 in
2240.00 mm
Vibratory System
Vibration Frequency
2100.00 V/m
35.00 Hz
Nominal Amplitude - High
0.05 in
1.30 mm
Centrifugal Force - Maximum
15000.00 lb
66.80 kN
Tires
Tires
6-ply Floatation
Service Refill Capacities
Fuel Tank Capacity
30.00 gal
113.00 L
Engine
Gross Power
74.00 HP
55.00 kW
Bore
3.90 in
99.00 mm
Engine Model
Cat C3.4B
Stroke
3.90 in
110.00 mm
Weights
Operating Weight - With ROPS/FOPS
9799.00 lb
4445.00 kg
Weight - Drum with ROPS/FOPS
4500.00 lb
2040.00 kg
Operating Specifications
Curb Clearance
13.50 in
344.00 mm
Ground Clearance
13.70 in
348.00 mm
Travel Speed - Maximum
5.50 mile/h
8.90 km/h
Turning Radius - Inside Drum Edge
8.60 ft
2.60 m
Turning Radius - Outside Drum Edge
153.00 in
3890.00 mm
Dimensions
Height - With ROPS/FOPS
98.00 in
2510.00 mm
Overall Length
13.70 ft
4.20 m
Overall Width
4.50 ft
1.40 m
Wheel Base
7.30 ft
2.20 m
Tires
Tires
6-ply Floatation
Service Refill Capacities
Fuel Tank Capacity
30.00 gal (US)
113.00 l
Vibratory System
Nominal Amplitude - High
0.05 in
1.30 mm
Operating Specifications
Compaction Width
50.00 in
1270.00 mm
Static Linear Load - With ROPS/FOPS
90.00 lb/in
16.00 kg/cm
Dimensions
Maximum Height
8.20 ft
2.50 m
Drum Width
50.00 in
1270.00 mm
Drum Diameter
40.00 in
1016.00 mm
Features
Vibratory System
Propel System
Operator's Station
Compact Size for Specific Applications
Reliability and Serviceability
